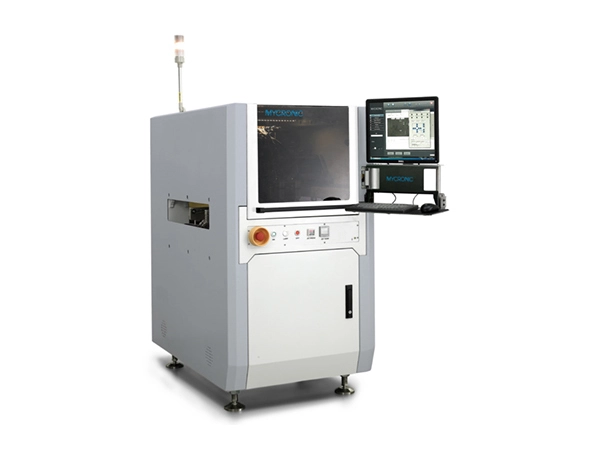

MYJ10X lödpasta jet-utskriftssystemet rymmer icke-plana PCB (med höjdskillnader på mindre än 0,4 mm) och erbjuder kontrollerbar lödpastatjocklek, vilket gör att användare kan specificera olika tjocklekar på olika platser. Den stöder utskrift direkt på komponenter – vilket gör den lämplig för 3D/staplade monteringsprocesser – och ger hög effektivitet genom att eliminera behovet av stenciler.
- Ingen stencil krävs; speciellt lämplig för applikationer som kräver specifika lödfogsformer
- Snabb programmering och verifiering för olika produkter
- Kan hantera betydande variationer i lödvolym mellan intilliggande dynor på samma produkt
- Stöder enkelt PoP (Package-on-Package) löddispenseringsapplikationer
- Ingen rengöring krävs; extremt enkelt underhåll
- Särskilt lämplig för produkter med hög integrationstäthet
- Flexibel dispensering lämplig för produkter med ojämna ytor (varierande höjd); exakt kontroll av lödvolymen
| Grundläggande parametrar | MYJ10X In-line Solder Paste Jetting Platform |
| Mått | 770 x 1200 x 1400 mm (B x D x H) |
| Maskinens vikt | 650 kg (standardkonfiguration) |
| Dispenseringsområde | B x D = 350 mm x 475 mm (standardkonfiguration) |
| Max. PCB-storlek (enfilsläge) | B x D = 350 mm x 475 mm |
| Max. PCB-storlek (Dual-lane Mode) | B x D = 350 mm x 210 mm (samtidigt med två spår) |
| Transportband | Höjd 890–965 mm; standard SMEMA-kommunikation; tvåspårsalternativ tillgängligt |
| Transportörens lastkapacitet (inkl. fixtur) | 3 kg (anpassning krävs för tyngre laster) |
| Inställningsområde för transportörens bredd | Enkelspår: 50–475 mm; dubbla spår samtidigt: 50–210 mm |
| PCB tjocklek | 0,5 mm < T < 6 mm; anpassning krävs för andra tjocklekar |
| Positioneringsnoggrannhet | ±30μm @ 3σ (X, Y) |
| Repeterbarhet | ±15μm @ 3σ (X, Y) |
| Max. hastighet | 1000 mm/s (X, Y) |
| Max. acceleration | 1 g (X, Y) |
|
|
|
| Grundläggande parametrar | Lödpasta sprutventil |
| Ventilkonfiguration AP (liten) | 215–260 μm; 2,1–3,2nl; 200Hz |
| Ventilkonfiguration AG (medium) | 330–520 μm; 5–20 nl; 160–300Hz |
| Materialmatningslufttryck | 15,9 psi |
| Strålningshöjd | 0,6±0,1 mm |
| Certifieringstyp | CE |
