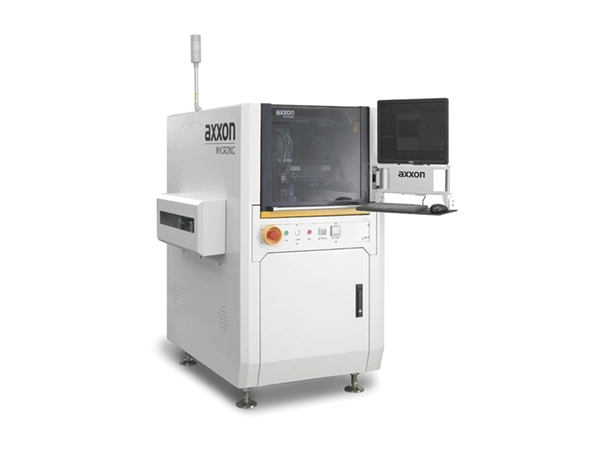

Au-serien av in-line, helautomatiska, höghastighets dispenseringssystem hanterar ett brett utbud av dispenseringsapplikationer.
En integrerad ramdesign säkerställer strukturell stabilitet, vilket resulterar i längre systemdrifttid, minskad stilleståndstid och högre effektivitet. Användningen av internationella toppkomponenter minimerar felfrekvensen och sänker driftskostnaderna avsevärt. Med färre slitstarka delar sparas inköpskostnader. Avancerade linjärmotorer parade med linjära skalor med mikronupplösning för kontroll med sluten slinga säkerställer överlägsen precision och tillförlitlighet.
Au-serien rymmer produkter med olika substratstorlekar. Den erbjuder flexibel konfiguration av funktionella moduler, såsom dubbla spår, dubbla ventiler, tiltfunktioner och trestegs bottenvärme. Den mångsidiga plattformen stöder olika dispenseringsprocesser och limtyper, vilket möjliggör snabba produktbyten. Den stöder även flexibel konfiguration av olika utmatningsventiler, inklusive jetventiler och skruvventiler.
Minskar manuella ingrepp och ökar utrustningens utnyttjandegrad. Exakt självhäftande volymkontroll och noggranna synalgoritmer förbättrar dispenseringsutbytet. Linjära motordrivningar möjliggör snabbare rörelser, vilket minimerar icke-produktiv restid.
Eliminerar behovet av Z-axelrörelse. Pneumatiska strålningshastigheter når upp till 250 punkter/s – 3 till 7 gånger snabbare än traditionell dispensering – medan piezoelektriska strålningshastigheter kan nå upp till 500 punkter/s. Kan dispensera volymer så låga som 3 nL med konsistens som inte kan uppnås med traditionella metoder. Beröringsfri drift förhindrar nålkollisioner med arbetsstycket, och förmågan att dispensera små volymer gör den lämplig för kompakta utrymmen.
| Grundläggande parametrar | Au99S (Inline dispenseringssystem för halvledarindustrin) |
| Strömkrav | AC230V 8A 50/60Hz; Maskin: 1,8kW; Undervärme: 1,8kW |
| Lufttryckskrav | 90 psi (6 bar) |
| Mått | 1050 x 1300 x 1450 mm (B x D x H) |
| Vikt | 1370 kg |
| Certifieringsstandarder | CE |
| XYZ-axelns positioneringsnoggrannhet | XY: ±25 um @ 3σ; Z: ±10 µm @ 3σ |
| Repeterbarhet för XYZ-axeln | XY: ±10 um @ 3σ; Z: ±5 µm @ 3σ |
| Maximal hastighet | 1500 mm/s (XY) |
| Acceleration | 1,5 g |
| Drivsystem | Linjärmotor (XY) / Servomotor (Z) |
| Transportörens lastkapacitet | 3 kg |
| Inställningsområde för transportörens bredd | 35–480 mm |
| PCB tjocklek | 0–6 mm |
| Kommunikationsprotokoll | SMEMA |
| Minsta kantavstånd | 5,5 mm |
| Z-axelns rörelse | 40 mm |
| Max. utmatningsområde (enkel/dubbel körfält) | 350×480 mm / 350×215 mm (B×D) |
| Tiltområde med hög precision (enkel/dubbel fil) | 245×425 mm / 245×180 mm (B×D) |
