För oregelbundet formade, cirkulära eller böjda produkter använder systemet en CCD-kamera för att fånga den yttre konturen, beräknar automatiskt produktens centrum och tillämpar axelkompensation. Den driver sedan dispenseringskontrollsystemet för att utföra automatisk dispensering. Konverteringen av 3D-banor är enkel och intelligent, vilket säkerställer exakt positionering.
Utrustningen kan fånga "MARK"-punkter från en standardprodukt för att fungera som en positioneringsmall för jämförelse i realtid, eller så kan den lokalisera produkter genom att detektera deras kanter. Den ger snabba larm för anomalier, vilket effektivt förhindrar fel som felplacering eller missad dispensering.
• Ersätter manuell lastning/lossning för att möjliggöra obemannad fabriksoperation
• Gränssnitt med uppströms och nedströms transportband för integrerad inline-drift
• Stöder materialinmatning och utmatning från alla håll
• Möjliggör snabb växling av lastning/lossning av hämtningsmetoder

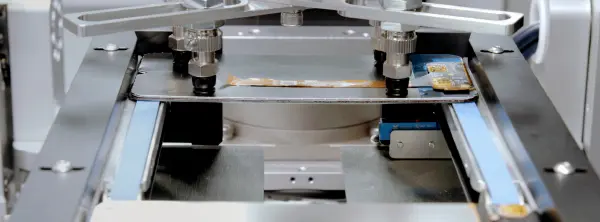

• Har dubbla upptagningsmekanismer – vakuumsug och pneumatiska gripdon – för att hantera olika materialmatningsmetoder under inline-drift

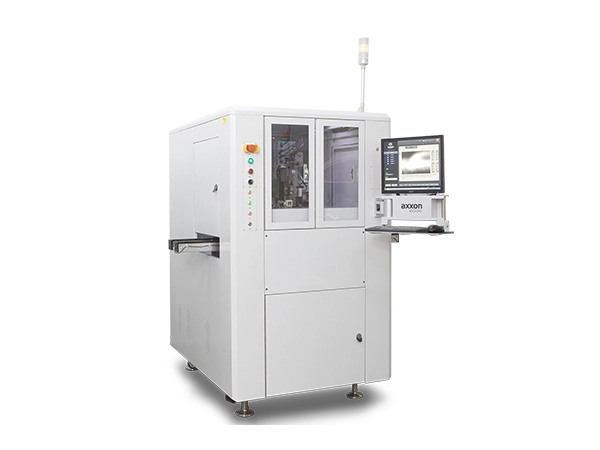

| Grundläggande parametrar | AM300IC |
| Driva | 220V 3,6KW 16A 50/60Hz |
| Lufttryck | 90 psi (5,5 bar) |
| Mått | 1450 x 1300 x 1700 (B x D x H) (inklusive transportörmått) |
| Maskinens vikt | 850 kg |
| Kommunikationsprotokoll | SMEMA |
| Drivsystem | Linjärmotor (XY), Servomotor (Z/A), DDR (C) |
| Operativsystem | Win7/10 |
| Dispenseringsområde | 200 x 100 mm |
| XYZ resor | 450 x 600 x 200 mm |
| XYZ-axelns positioneringsnoggrannhet | XY: ±8 μm, Z: ±10 μm (3σ) |
| Repeterbarhet för XYZ-axeln | XY: ±3 μm, Z: ±5 μm (3σ) |
| Maximal hastighet | 1200 mm/s |
| Maximal acceleration | 1,5 g |
