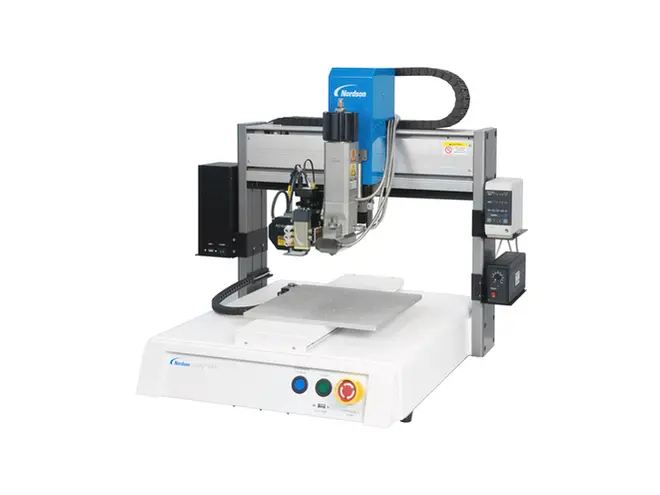

Professionell UNITY Motion™-programvara och integrerade visionfunktioner gör Unity 4-axliga system lätt att installera och programmera. Samtidig X- och Y-rörelse under U-axelrotation ger exakta programmeringspunkter för dispensering i valfri vinkel längs 360°-rotationsplanet.
| Modell | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Antal axlar | 4 axlar | 4 axlar |
| Maximal arbetsyta (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tum) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tum) |
| Arbetsstyckets nyttolast (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Verktyg nyttolast | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Maximal hastighet (XY/Z) | 800/320 mm/s (31,4/12,6 tum/s) | 500/250 mm/s (19,7/9,8 tum/s) |
| Max. hastighet (U) | 1080°/s | 1080°/s |
| Enhetsvikt | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Mått (B x D x H) | 820x672x867,5 mm (32,2x26,5x34,2 tum) | 820x672x867,5 mm (32,2x26,5x34,2 tum) |
| Drivsystem | 3-fas mikrostegmotor | Closed-loop stegmotor och förarpaket med absolut sensor |
| Drivsystem (U) | 5-fas mikrostegmotor | 5-fas mikrostegmotor |
| Minneskapacitet | PC-lagring | PC-lagring |
| Datalagring | PC-lagring | PC-lagring |
| Allmänt I/O | 8 ingångar/8 utgångar (16/6 valfritt) | 8 ingångar/8 utgångar (16/6 valfritt) |
| Körmetod | PTP och CP | PTP och CP |
| Strömförsörjning | Automatisk växling, AC 100–240 V, 380 W | Automatisk växling, AC 100–240 V, 380 W |
| Interpolation | 4 axlar (3D-utrymme) | 4 axlar (3D-utrymme) |
| Repeterbarhet | ±0,02 mm (0,0008 tum) | ±0,01 mm (0,0004 tum) |
| Driftstemperatur | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Slutet motorsystem | Ej tillgängligt | Ingår |
| Tipsdetektionssystem | Frivillig | Ingår |
| Högprecisionsvision | Ingår | Ingår |
| Laserhöjddetektering | Ej tillgängligt | Frivillig |
