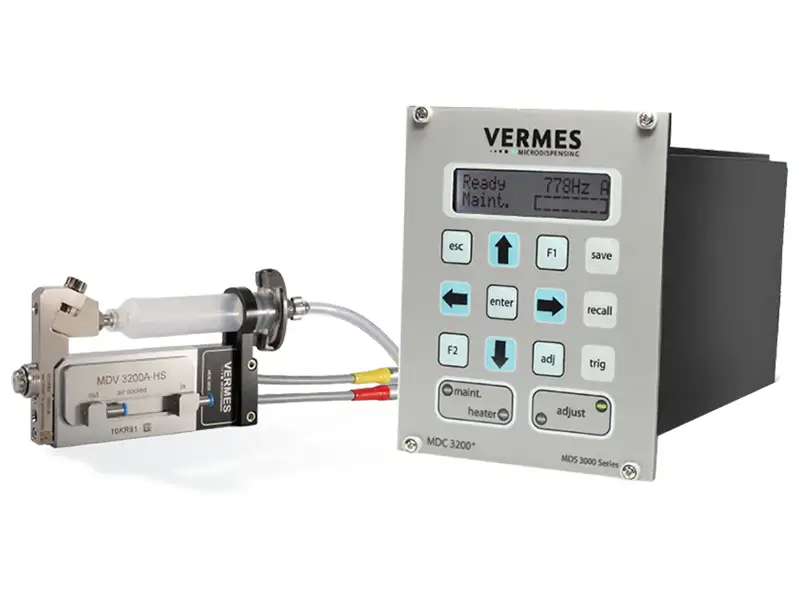

MDS 3200-seriens mikrodispenseringssystem

Verksamhetsprincip

Alla MDS utmatningsventiler har den senaste generationen piezoställdon, som drivs av en styrenhet. Med varje puls driver piezo-aktuatorn rörelsen hos ventillyften och öppnar eller stänger därigenom munstycksöppningen. Luftventilen är kopplad till piezomodulen via ett precisionsspaksystem, som överför den kinetiska energin som genereras av piezo till dispenseringsmediet, som sedan skjuts ut från munstycket under tryck. Tack vare piezos ultrasnabba och exakta vertikala rörelse kan hundratals exakta, repeterbara punkter matas ut per sekund. Till skillnad från system utformade för vätskor med låg till medelviskositet, förblir MDS 3200+-ventilen öppen under perioder som inte är i drift (normalt öppen design).

● Lämplig för industriella tillämpningar som involverar medium till högviskösa medier

● Mycket exakt dispensering baserad på piezoteknologi

● Produktionsbeprövad design

● Lämplig för ett brett spektrum av applikationer

● Sömlös integrering i kompakta utrymmen

● Beprövad hållbarhet och kvalitet

● Minskar användarkostnaderna effektivt

Systemet kan spruta ut prickar som är mindre än diametern på ett människohår (mindre än 150 mikron) med exceptionell konsistens, precision och repeterbarhet. Dess ultrahöga dispenseringsfrekvens hjälper till att öka produktiviteten och minska kostnaderna.

Viktiga fördelar

Hög hastighet: Vid maximal ventillyft kan ventilens växlingsfrekvens överstiga 3 000 Hz (beroende på den specifika applikationen och doseringsmediet). Kan användas kontinuerligt vid frekvenser upp till 1000 Hz.

Mångsidig: Parametrar kan justeras fritt, och dispenseringskonfigurationer kan anpassas baserat på vätskeegenskaper. Den elektroniska styrenheten möjliggör parameterändringar i realtid utan latens. Systemet är också lämpligt för vätskor med låg till medelviskositet (särskilt när frekventa byten av ventillyftare krävs eller minimala utmatningsvolymer behövs).

Exakt: Kan spruta ut vätskor över ett brett viskositetsområde, vilket ger exakta och repeterbara punkter. Den kan arbeta på oregelbundna ytor, till exempel i håligheter eller spår.

Kraftfull: Mekanisk precisionsdesign omvandlar rörelsen hos den senaste generationens piezoelektriska drivning till kinetisk energi, vilket möjliggör sprutning av högviskösa vätskor vid tryck upp till 1000 bar.

Flexibel: MDS 3200+ har en modulär design som möjliggör skräddarsydda konfigurationer för att möta olika applikationsbehov. Ett brett utbud av munstycksenheter är tillgängliga, valbara baserat på vätskeegenskaper och punktstorlek. För att uppnå optimala dispenseringsresultat kan användarna välja mellan ventillyftar med olika geometrier. Dessutom finns komponenter tillverkade av olika material tillgängliga för att säkerställa kompatibilitet med ett brett spektrum av vätskor.

Rekommenderade vätskor

Det mångsidiga doseringssystemet MDS 3200+ är lämpligt för vätskor med medium till hög viskositet. Systemet är lämpligt för ett brett utbud av vätskor, såsom:

● SMT-lim

● Konduktiva lim

● Ledande silverepoxi

● Lödpasta

● Flux

● Silikon

● LED-fosfor

● Underfyllning

● Smältlim

Applikationsexempel

Detta mikrodispenseringssystem kan användas inom följande områden:

● Automation

● Elektronik

● Maskinteknik

● Bilelektronik

● Medicinsk

● Läkemedel

● Informationsteknik

● Konsumentelektronik
