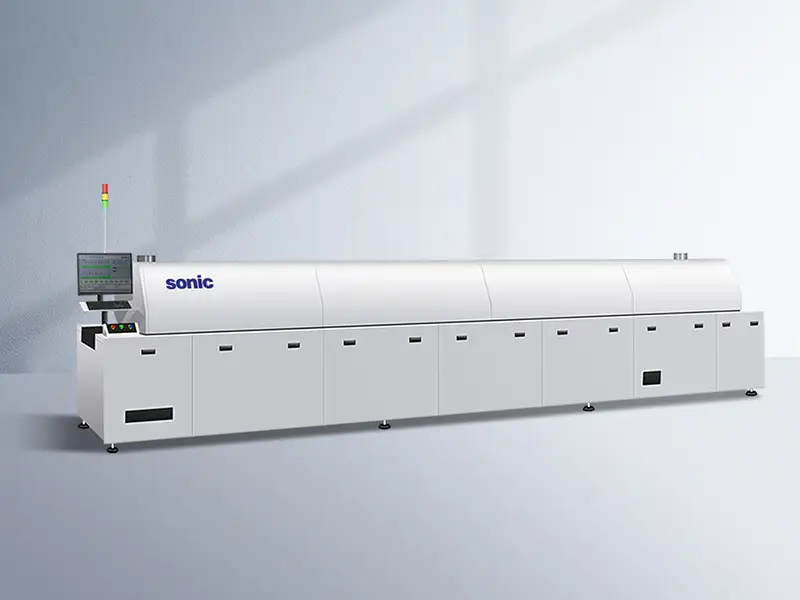

K-Series Vacuum Reflow Lödutrustning

CKD Technology har inte bara helt nya maskiner i lager, tillgängliga omedelbart.

Vi har också detaljerade uthyrningsverksamheter, redo att tillgodose dina specifika produktionsbehov samtidigt som du sänker din initiala investering avsevärt. Kontakta oss för mer information.

CKD har ett team av professionella ingenjörer, redo att leverera nyckelfärdiga tjänster.

För handel med begagnade maskiner, vänligen kontakta oss via Whatspp eller e-post.

------------------------------------------------------------------------------------

Denna utrustning integrerar högvolym, stabil varmluftsåterflödeslödning med vakuumlödningskapacitet, vilket ger kunderna en automatiserad, in-line-lösning som ger hög genomströmning och prestanda med låg tömning (total tomrumsarea på mindre än 5%). Vakuummodulen är installerad i återflödesugnen, vilket möjliggör exakt kontroll av vakuumevakueringshastigheten samtidigt som standardprofiler för återflödestemperatur kopieras för att möjliggöra in-line lödning.

● Värmeteknik

Använder egenutvecklad högstatiskt tryck varmluftscirkulationsvärmeteknik för att möta lödningskraven för både stora komponenter (som keramiska BGA) och små komponenter med hög densitet på PCBA-produkter; det effektiva värmelängdförhållandet per zon i SONIC reflow-systemet överstiger 84 %.

● Annulleringsfrekvens

Tömningshastigheten är mindre än 5 %, vilket förbättrar elektrisk ledningsförmåga och värmeavledningsprestanda samtidigt som produktens livslängd förlängs.

● Trestegs Intelligent Board Transport System

Värmezon — Vakuumkammare — Kylzon

● Användarvänligt kontrollgränssnitt

Utrustad med en PC av internationellt märke och dedikerad programvara som körs på ett Windows-gränssnitt; Gränssnittet är intuitivt, vilket gör produktionsparametrarna tydliga med ett ögonkast.

● Låga underhållskostnader

Modulär design möjliggör enkel montering/demontering och bekväm inspektion; kräver minimalt underhåll.

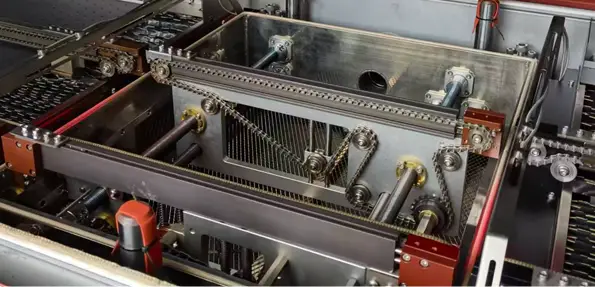

Avancerad vakuumkammaredesign

Avancerad vakuumkammardesign säkerställer utmärkt tätningsprestanda och utrustningens livslängd; proprietär aktiv uppvärmning via infraröda glaskeramiska plattor med mediumvåg garanterar lödprocessens tillförlitlighet.

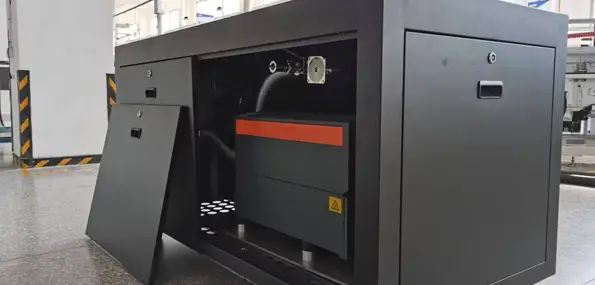

Oberoende vakuumpumpdesign

Oberoende vakuumpumpdesign minimerar vibrationspåverkan på vakuumkammaren: säkerställer en pålitlig och stabil vakuumprocess, stöder flerstegs (stegvis) evakuering och har en extern konfiguration för snabbt och bekvämt underhåll.

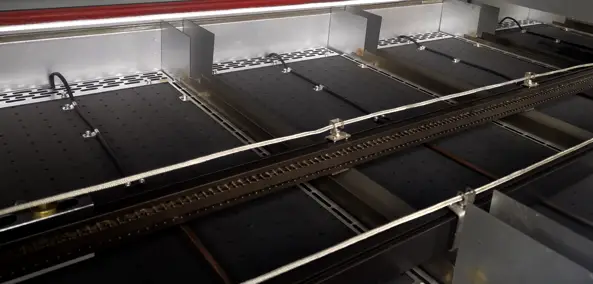

Utmärkt temperaturjämnhet; uppfyller blyfria processkrav som innebär betydande variationer i termisk massa

Använder en innovativ luftflödeslikriktande platta för att förbättra temperaturens enhetlighet, minimera temperaturfördelningsavvikelser och minska både termisk och elektrisk energiförbrukning.

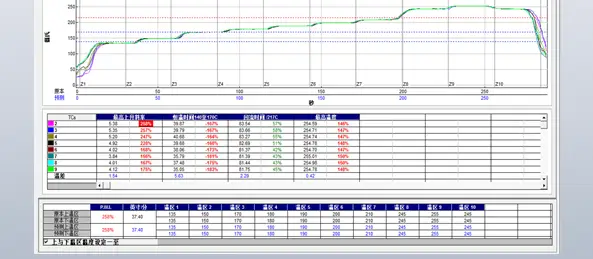

Temperaturkontroll med hög precision inom ±1°C

Håller temperaturen på luftflödet som värmer PCB-ytan inom ±1°C över alla värmezoner.

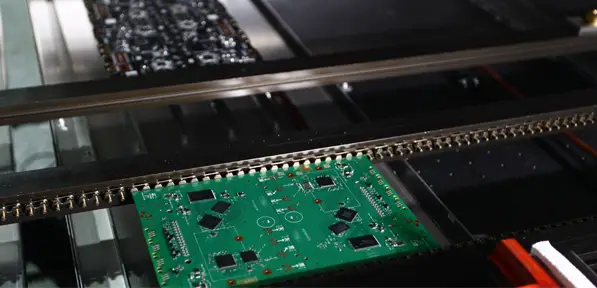

Dual-rail system med synkroniserad rörelse

Rymmer olika skivstorlekar och ökar produktionskapaciteten.

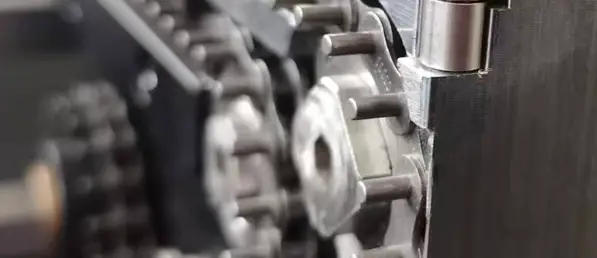

Transportörsystem

Använder en innovativ rullkedja i kombination med ett aktivt mikrosmörjsystem för att eliminera glidfriktion mellan kedja och styrskena. Detta minskar dragspänningen på monteringen – förhindrar rälsdeformation – samtidigt som man aktivt smörjer kedjan och skenan för att möta smörjbehoven i realtid, vilket säkerställer transportsystemets stabilitet och livslängd.

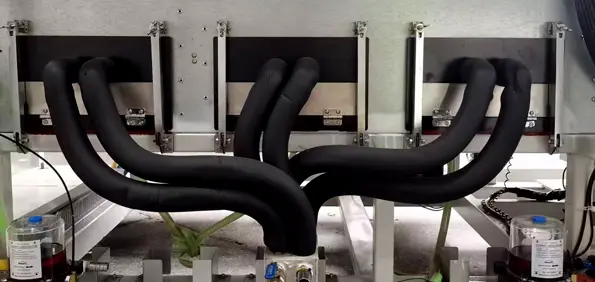

Kylsystem som stöder non-stop underhåll

Modulär design möjliggör snabb demontering och enkelt underhåll, vilket möjliggör service utan att stoppa produktionen.

● Evaporator har en ny löstagbar filterskärmsdesign med ett utökat underhållsintervall.

● Förångarens filtersil kan snabbt tas bort, vilket underlättar underhållet utan att stoppa produktionen.

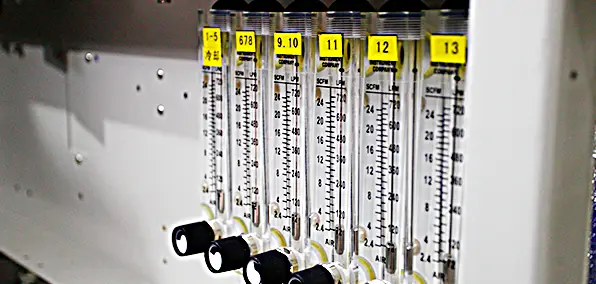

Kvävesystem

Uppnår 500 ppm över alla zoner (standard); 100 ppm kapacitet tillgänglig (tillval).
